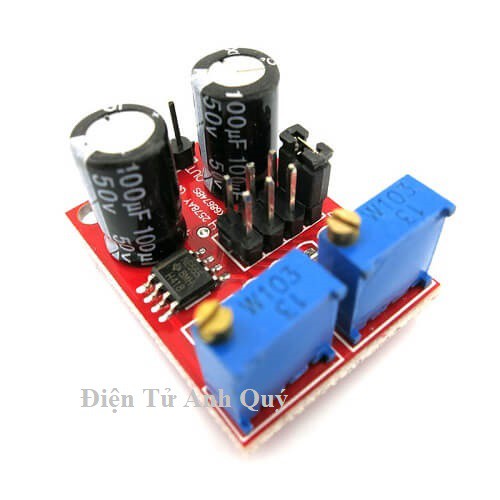

Mạch tạo xung NE555

Mô đun điều khiển động cơ bước với tín hiệu sóng vuông hình chữ nhật NE555 tạo xung điều chỉnh

Đầu tiên, mục đích của mô đun này:
1. Được sử dụng để phát tín hiệu sóng vuông để phát triển thử nghiệm sử dụng.
2. Được sử dụng để tạo động cơ bước với tín hiệu sóng vuông.
3. Tạo xung điều chỉnh cho MCU sử dụng.
4. Tạo ra xung có thể điều chỉnh, mạch điều khiển có liên quan.

Thứ hai, mô tả ngắn gọn:
1, Kích thước: 3.1CM * 2.2CM
1, Chip chính: NE555;
2, Điện áp đầu vào: 5V-15VDC. Nguồn điện 5V, dòng điện đầu ra có thể khoảng 15MA; khi nguồn điện 12V, dòng điện đầu ra có thể khoảng 35MA;
3, Dòng điện đầu vào: ≥100MA
4, Biên độ đầu ra: 4.2V V-PP đến 11.4V V-PP (khác nhau tùy thuộc vào điện áp đầu vào, biên độ đầu ra sẽ khác nhau)
5, Dòng điện đầu ra tối đa: ≥15MA (nguồn điện 5V, V-PP lớn hơn 50%), ≥35MA (nguồn điện 12V, V-PP lớn hơn 50%)

Ưu điểm:

1, Đầu ra có đèn LED, không có đầu ra thẳng (số lượng LED mức thấp, LED mức cao, đèn LED nhấp nháy khi tần số thấp);

2, Tần số đầu ra có thể lựa chọn, tần số đầu ra được điều chỉnh liên tục;
Tệp LF: 1Hz ~ 50Hz
Tệp IF: 50Hz ~ 1kHz
Thiết bị tần số cao: 1KHz ~ 10kHz
Cấu hình tần số cao: 10kHz ~ 200kHz

3, Chu kỳ hoạt động đầu ra có thể được điều chỉnh, chu kỳ hoạt động và tần số không được điều chỉnh riêng, điều chỉnh chu kỳ hoạt động sẽ thay đổi tần số;

4, Tần số đầu ra có thể điều chỉnh;
Chu kỳ T = 0,7 (RA + 2RB) C

RA, RB cho 0-10K có thể điều chỉnh;

Ở mức tần số thấp C = 0,001UF;
NẾU ở mức khi C = 0,1UF;
Tần số cao C = 1UF;
Khi thiết bị tần số cao C = 100UF, người mua tần số dạng sóng có thể sở hữu các phép tính.

Gói hàng bao gồm:
1 * Mô đun điều khiển động cơ bước NE555
